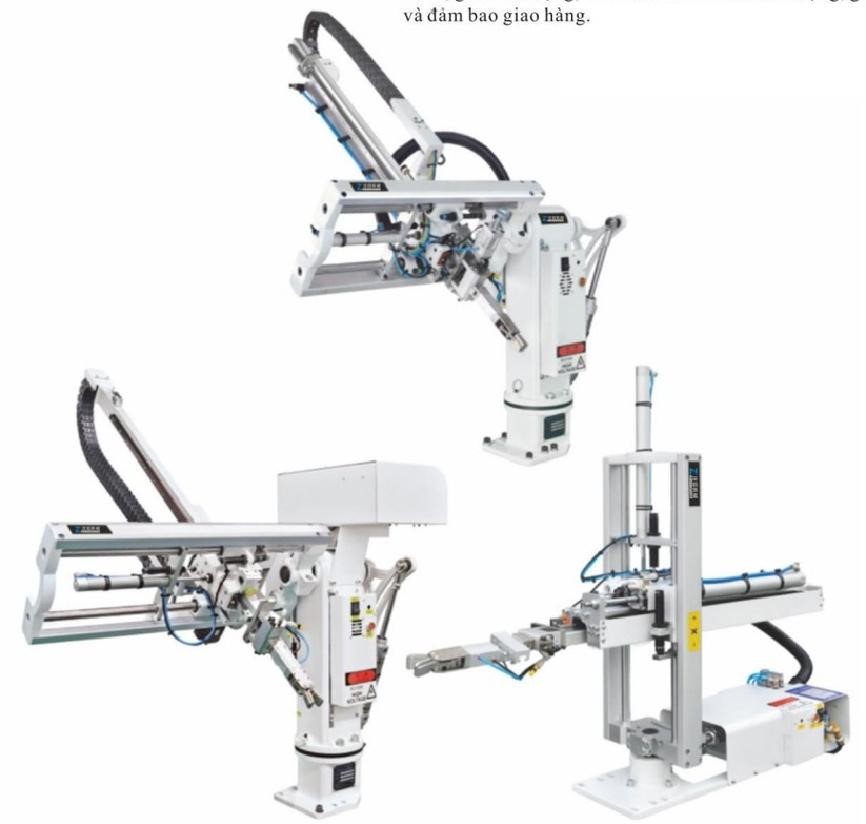

斜臂式机械手
Swing-arm robot
Robot cánh tay chéo
适用于30T-300T卧式射出成型机成品及水口取出。上下手臂结构有单双截式，采用气压或者伺服驱动。 上下、引拔、旋出、旋入均采用气压驱动。是速度快、效率高、经济实惠型机械手臂。安装机械手可增加产 能(10～30%)、降低产品的不良率、保障操作人员安全性、减少人工、精准控制生产量、减少浪费、保障 纳期。
This series isfor30T-300T horizontalinjection molding machine finished products and gate taking out. Single or double stage up/down arm structure, with pneumatic or ACservo driven.Pneumatic drive in vertical movement, cross stroke, swing in/out.It is a kind of fast speed, high effective,economic robot. Help to increase production out
put(10-30%),reduce defective rate,protect operators safety,reduce labor uses, accurately
production control, reduce waste, assure delivery.
Phù hợp để lấy ra thành phẩm và vòi phun của máy ép phun ngang 30T-300T. Các cấu trúc cánh tay trên và dưới là một phần và hai phần, và được điều khiển bởi áp suất không khí hoặc servo. Lên xuống, kéo ra, vặn ra và vặn vào đều do áp suất không khí điều khiển. Nó là một cánh tay robot nhanh, hiệu quả và kinh tế. Việc lắp đặt các bộ điều khiển có thể tăng năng lực sản xuất (10-30%), giảm tỷ lệ lỗi sản phẩm, đảm bảo an toàn cho người vận hành, giảm lao động, kiểm soát chính xác khối lượng sản xuất, giảm lãng phí và đảm bảo thời hạn giao hàng.
主要规格
main specification
những quy cách chính
机型 Mode mô hình | 电源容量 (KVA)Power Source công suất nguồn điện | 适用成型机(ton) Recommendedl.M.M áp dụng cho máy tạo hình | 上下行程 (mm)Vertica Strokr hành trinh dọc | 引拔行程(mm) Crosswise Stroke hành trình chéo | 放出角度(°) Swing Angle(degrees) Góc độ xoay | 取出时间(sec) Dry Take Out Time thời gian đưa ra |
按需选择 Optional Chon theo yeu | 0.1 | 30T～150T | 650 | 120 | 30～90 | 1.3 |
0.5 | 150T～220T | 750 | 125 | 1.1 | ||
0.1 | 30T～180T | 650 | 120 | 1 | ||
最大荷重 (KG Max.Loding Trong tǎi dói da | 全循环时间 (sec)Dry Cycle Time Tóng thài gian chu k | 空气消耗量 (NI/cycle)Air Consumption Tieu thukhōng khí | 净重(KG) Net Weight Trong luong tinh | 机型表示：I:单截式W;双截式V;全功能，含真空发 生器 ():表示选购功能S:单臂机械手(成品臂) SO:气缸驱动 Denote:L:Single stage W:Telescopic type. V:Am with vacuum generator (): optional function S: product arm SO: driven by cylinder chị định mô hình; I: cắt đơn W : cắt đôi V: Tổng công hiệu bao gồm máy sản xuất chân không (): biểu thị công hiệu chọn mua S: robot cánh tay đơn (cánh tay thành phẩm) SO: động cơ xi lanh | ||
2 | 5.5 | 3 | 36 | |||
3 | 5.4 | 2 | 50 | |||
3 | 5.5 | 4 | 40 | |||

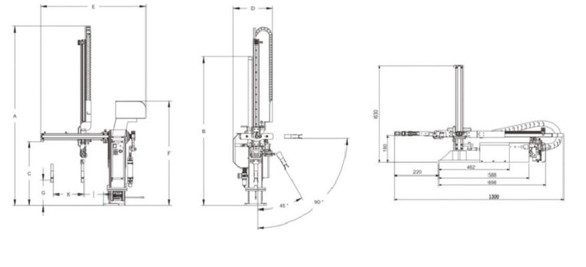

dimension chart
biểu đồ kích thước
Model | A | B | C | D | E | F | G | H | I | J | K |
按需 选择 Optional chọn theo yêu cầu | 1330 | 1210 |
530 | 310 | 840 | / | 210 | / | 50 | / | 440 |
1630 | / | 455 | 960 | 840 | 200 | / | 150 | / | 440 | ||
640 | / |
305 |
1300 | / |
180 | / |
220 | / | 见图 đồ trên Drawing |
