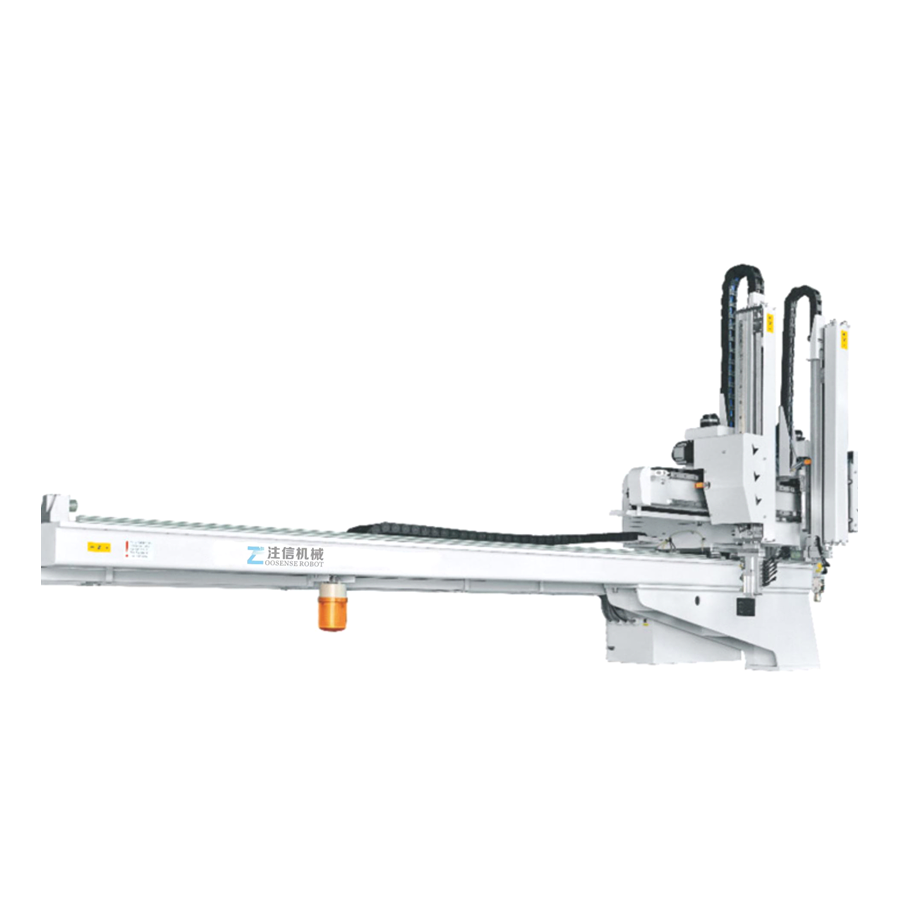

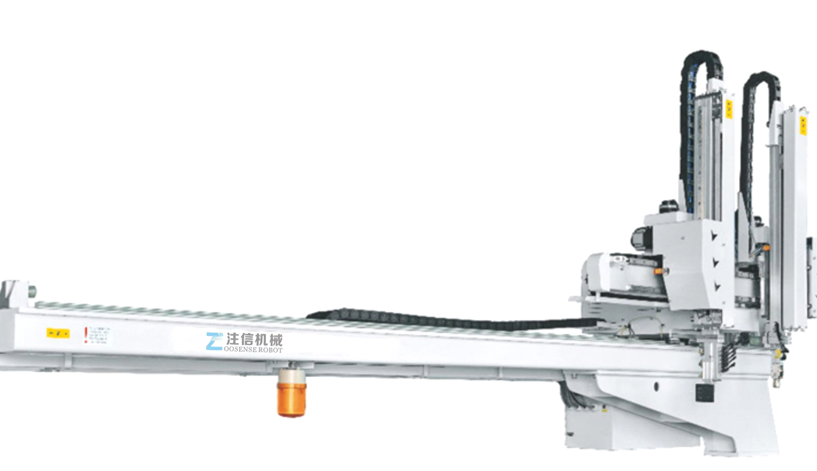

Robot dọc 5 servo

五轴纵走式机械手

Five-axis parallel traverse Robots

Robot  dọc 5 servo

5軸縦型歩行マニピュレーター

该系列机械手适用于100T-650T卧式射出成型机成品取出。安装方式与传统的横走式不同，是将成品与料头取出放置于射出机尾端，可以节省射出机的安装空间，同时夹成品与料头。上下行程800～1000mm。

This series Application on 100T-650T horizontal injection molding machine finished products. Different installation type with traditional traverse robot, finished product and remain material are took out and punt in the back end of injection machine, then to reduce injection machine installation space, and take out finished products and remain material. Vertical stroke 800-1000mm.

Sê-ri này phù hợp để lấy ra các sản phẩm hoàn chỉnh và vòi phun của các máy ép phun ngang .Phương pháp lắp đặt khắc nhau với phun ngang, đó là đưa ra thành phẩm và đầu vật liệu đặt lên phần đuôi của máy phun, có thể tiết kiệm không gian lắp đặt của máy phun mà kẹp thành phẩm và đầu vật liệu cùng lúc. Đột quỵ lên và xuống là 800-1000mm.

このシリーズのマニピュレーターは、100T-650T横型射出成形機から完成品を降ろすのに適しています。 設置方法は従来の横型歩行方式と異なり、完成品と材料ヘッドを取り出し、射出機の先端に配置することで、射出機の設置スペースを節約し、完成品と材料ヘッドを同時にクランプできます。 上下ストロークは800〜1000mmです。

安装可节省射出机安装空间30～40%，并可增加产能，降低产品不良率、保障操作人员安全性、减少人工、精准控制生产量、减少浪费。

Reduce 30%-40% injection machine installation space, increase production capability, reduce defective rate, protect operators safety, reduce labor uses, accurately production control, reduce waste.

Việc lắp đặt có thể tiết kiệm không gian lắp đặt 30-40%, con co thể năng lực sản xuất,giảm sản phẩm bị lỗi, đảm bảo an toàn cho người vận hành, giảm lao động, kiểm soát chính xác sản lượng, giảm chất thải.

設置により、射出成形機の設置スペースを30〜40％節約し、生産能力を向上させ、製品の不良率を減らし、オペレーターの安全を確保し、労働力を削減し、生産を正確に制御し、廃棄物を削減できます。

对象注塑机100T-650T

Match with injection machine 100T-650T

Đối tượng máy ép nhựa 100T-650T

主要规格

Main Specification

Những qui cách chính

机型表示：W：双截式  I：单截式 D：双臂机械手（成品臂+料头臂） S5：五轴AC伺服马达驱动（成品臂上下、引拔、横行）

待定：根据注塑机吨位大小来确定参数

Denote：W:Telescopic type  I:Single stage  D:Product arm+runner arm

S5: Five-axis driven by AC Servo Motor

Pending: according to the IMM model to confirm date

Chỉ định mô hình: W: Cắt đôi     I:Cắt đơn    D:Robot  hai cánh tay(cánh tay thành phẩm+cánh tay đâu vật liệu)

S5: Động cơ AC servo năm trục(trên đưới của cánh tay,đột quỵ, dột quỵ ngang)

Chờ đợi quyết định: Theo tham số trọng tải nặng nhẹ của máy ép nhựa mà xác định)

C

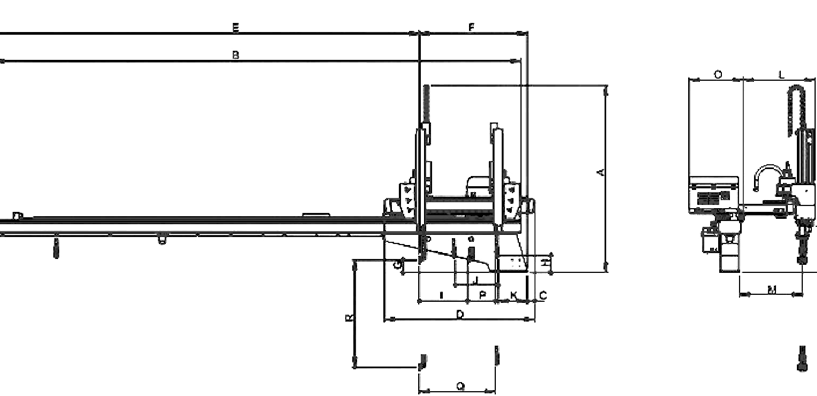

尺寸图表

Dimension Chart

Biểu đồ kích thước

因改良原因，规格及外观有所变更是，不再另行通知，敬请谅解。

Won’t make special inform by the change of improvement, specification and appearance.

Do cải tiến, qui cách và ngoại hình có thể thay đổi, sẽ không thông báo lại, xin thông cảm.

改良により、仕様および外観が予告なく変更される場合がありますので、ご了承ください。
