Robot xoay chiều 3 servo

三轴伺服横走式机械手

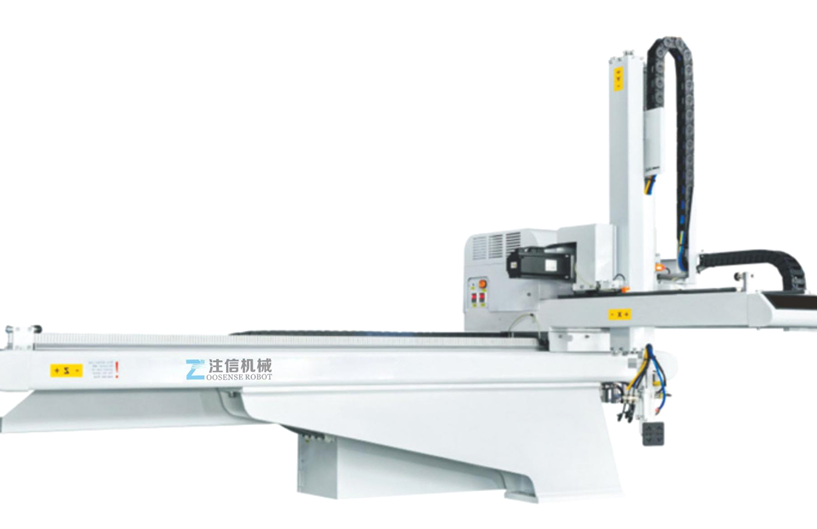

Three-axis Servo Driven Robots

Robot xoay chiều 3 servo

适用于120T-500T卧式射出成型机成品及水口取件。上下手臂结构是双截式，单臂适合二板模取出。横行和正臂上下均由AC伺服马达驱动，取出速度快、定位精确、调治具方便快捷。安装机械手可增加产能（10～30%）、降低产品的不良率、保障操作人员安全性、减少人工、精准控制生产量、减少浪费。

This series is for 120T-500T horizontal injection molding machine finished products and gate taking out. Double stage up/down arm structure, with single or double arm, single arm suitable for taking out two plate mold. Traverse and fore arm vertical movement driven by AC servo motor, precise position, fast taking out, easy and fast to adjust fixture. Robots help to increase production out put (10-30%), reduce defective rate, protect operators safety, reduce labor uses, accurately production control, reduce waste.

Sê-ri ngỳ phù hợp để lấy ra các sản phẩm hoàn chỉnh và vòi phun của các máy ép phun ngang 120T-500T. Cấu trúc cánh tay trên và dưới là cắt đôi, cánh đơn thích hợp cho hai tấm lấy ra. Hoạt động và trên dướicủa tay chính đều là đồng cơ servo AC. Đưa ra tốc độ nhanh,định vị chính xác,diều kiện ê-tô thuật tiện nhanh nhẹn. Việc lắp dặt Robot có thể tăng năng lực sản phẩm(10-30%),giảm sản xuất bị lỗi, đảm bảo an toàn cho người vận hành,giảm lao động, kiểm soát chính xác sản lượng, giảm chất thải.

另有适用于150T-380T卧式射出成型机，手臂形式为双截式。分3轴及5轴AC伺服驱动。取出时间1.2sec，全循环6sec，应用于快速取出或模内贴、模内镶件等特殊产品取件。

Also, there are horizontal injection molding machine for 150T-380T, double stage arm type. It has three axis and five axis AC servo driven. Dry take out time 1.2s, dry cycle time 6s, application in fast take out or special products of inner mold labeling and inserting.

Còn phù hợp máy tạo hình phun ngang,cấu trúc là cắt đôi. Chia động cơ servo AC ba trục và năm trục. Thời gian đưa ra là1.2sec,tổng chu kỳ 6sec. Áp dụng cho máy đưa ra sản phẩm dặt biệt nhanh hoặc dán và nạm mô hình bên trong.

所采用的通讯方式信号线少，远距离通讯，扩展性能好，抗干扰能力强，重复定位精度高。可以同时控制多轴，设备维护简单故障率低。

Adopting communication type with less signal cable, long distance communication, well expansion performance, strong anti-interference, High accurate repeated positioning. With the ability of multi-axis controlled at the same time, easy to maintenance and with low fault rate.

Áp dụng phương thức thông tin dây sóng ít,thông tin cacha xa, tính năng mở rộng tốt,chống nhiễu sóng mạnh,định vị lại chính sắc. Có thể điều kiện nhiều trục cùng lúc,bảo vệ giữ gin thiết bị đơn gian mà tỉ lệ thất bài thấp.

对象注塑机150T-380T

Match with injection machine 150T-380T

Máy ép nhựa 150T-380T

对象注塑机120T-500T

Match with injection machine 120T-500T

Máy ép nhựa 120T-500T

主要规格

Main Specification Những qui cách chính

机型表示：W：双截式  S：单臂机械手（成品臂） S3：三轴AC伺服马达驱动（成品臂上下、引拔+横行）

 S5：五轴AC伺服马达驱动（成品臂上下、引拔+横行）

Denote：W:Telescopic type  S:Product arm  S3:Three-axis driven by AC Servo Motor(Traverse-axis、Vertical-axis+Crosswise-axis)

 S5: Five-axis driven by AC Servo Motor(Traverse-axis、Vrtical-axis+Crosswise-axis)

Chỉ định mô hình:  W:cắt đôi,   S:Rotbot cánh đơn(cánh tay thành phẩm),    S3:Độngcơ AC servo ngang ba trục(trên và dưới của cánh tay thành phẩm,đột quỵ và đột quỵ ngang),     S5:Động cơ AC servo năm trục(trên và dưới của cánh tay thành phẩm,đột quỵ và đột quỵ ngang).

尺寸图表

Dimension Chart

Biểu đồ kích thước

因改良原因，规格及外观有所变更是，不再另行通知，敬请谅解。

Won’t make special inform by the change of improvement, specification and appearance.

Do cải tiến, qui cách và ngoại hình có thể thay đổi, sẽ không thông báo lại, xin thông cảm.
